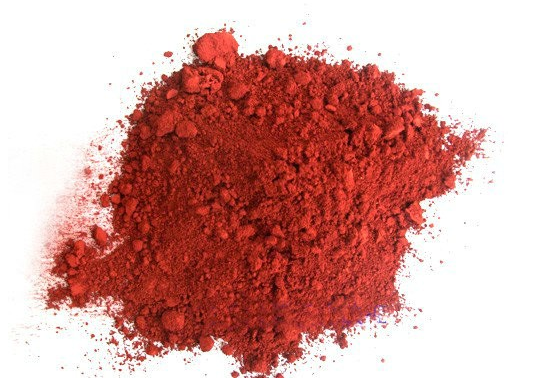

氧化鐵紅是一種無(wú)機(jī)物，是紅色或深紅色的無(wú)定形粉末。不溶于水，溶于硫酸，微溶于硝酸。它具有很強(qiáng)的遮蓋力和著色力，不透油不透水。如何用濕法制備氧化鐵紅？
    1.首先，含鐵塵泥與濃度為70-80的硫酸反應(yīng)，制得波美度為20-25的硫酸亞鐵溶液，過(guò)濾后稀釋成濃度為7的稀溶液，然后加入燒堿制得濃度為10的溶液，母液中殘留的堿保持在0.4-0.7g/L，此時(shí)溶液的ph值為9-11，向溶液中吹入空氣進(jìn)行劇烈氧化。
    2.氧化過(guò)程在專門(mén)設(shè)計(jì)的兩步氧化罐中進(jìn)行。將種子溶液加熱至65度左右,加入硫酸亞鐵溶液和適量的水，使氧化罐中硫酸亞鐵溶液的濃度保持在8，繼續(xù)加熱至85度，通入空氣進(jìn)行氧化。當(dāng)氧化槽中溶液的ph值接近2或更低時(shí)，加入含鐵塵泥參與反應(yīng)。隨著反應(yīng)的進(jìn)行，隨時(shí)檢測(cè)反應(yīng)溶液的ph值。然后加入適量含鐵粉塵和泥漿，保持反應(yīng)進(jìn)行，直到桶內(nèi)色漿達(dá)到理想狀態(tài)。



     以上是用濕法制備氧化鐵紅的方法。因此被廣泛用于制造吸熱玻璃、太陽(yáng)鏡玻璃、工業(yè)防護(hù)眼鏡玻璃和防紅外涂料。同時(shí)具有價(jià)錢(qián)低,吸收紫外線的功能。

小編：Nancy
